风道工业加热器的安装调试及注意事项
发布时间:2022-03-31 来源: 阅读量:161

今日分享的是风道工业加热器的安装调试及注意事项。下面就让小助手为您分享今日的新闻热点——风道工业加热器。

首先介绍一下什么是风道加热器,风道式工业电加热器主要用于风道中的空气加热, 规格分低温、中温、高温三种形式,在结构上的共同之处是采用了用钢板支撑电热管以减少风机停止时电热管的振动, 在接线盒中都装有超温控制装置。


风道加热器

低温型风道加热器可直接安装在风道上, 而中温型、高温型由于结构上的不同,在通道外壁至加热器接线盒夹有100mm 厚的保温材料, 一方面减少整个风道加热器通道的对外散热, 另一方面也减少了接线腔内的温度。

下面介绍风道加热器的安装及调试

一、设备安装


1.风道加热器控制柜应安装在干燥通风, 便于操作的地方。风道式工业电加热器外壳、控制柜外壳应可靠接地,底座螺母要拧紧使其稳固。

控制柜

2.风道式工业电加热器与外接管道安装时,应注意进出口方向。

3.风道式工业电加热器在使用前应测量电源接入端子与金属外壳绝缘电阻不得低于2MΩ,使用环境相对湿度不大于85%。电源线的出、入端应牢固可靠,不得松动。

4.使用前首先检查风道加热器电源线、测温元件输出连线是否正确, 控制柜元器件、螺母是否松动损坏,如有异常及时拧紧或更换,确认无误后可通电试车。

二、风道加热器各部件结构及接线方式

(1)PT100 (温度传感器)

PT100 温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。



pt100接线图

PT100是电阻信号没有正负,常用PT100为两线制,只需将PT100接线端引出两根线至温控仪表即可, 仪表上测温元件接线处, 如果是三线制接法,需把其中两个接线端子用导线短接。以我公司XMTE8000温控仪表为例, PT100接线两根至仪表14,15 接线端子上, 15和16 用导线短接即可。

(2)风道加热器的电机

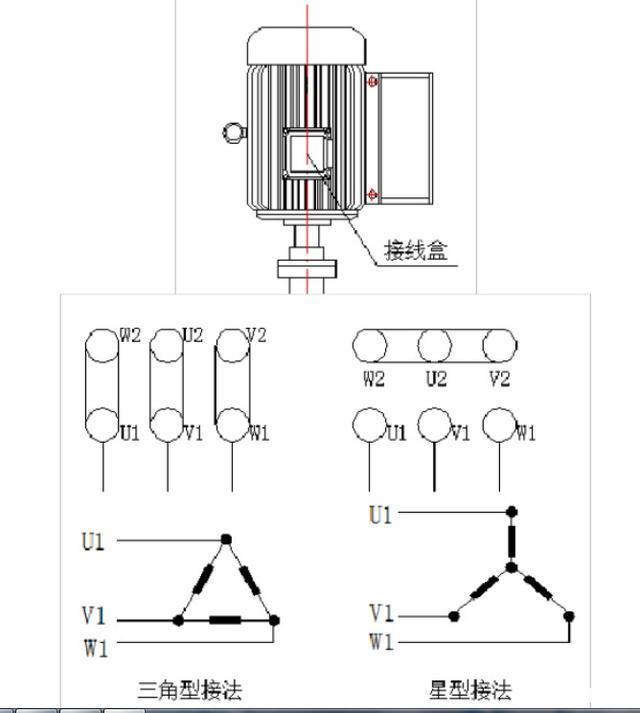

铭牌数据的输入必须与电动机的接线(星形或三角形) 一致,就是说如果电动机采用三角形接线,则必须输入三角形接线的铭牌数据。



三角型接线法

(3)风道加热器的加热管

在耐高温不锈钢无缝管内均匀地分布高温电阻丝, 在风道加热器空隙部分致密地填入导热性能和绝缘性能均良好的结晶氧化镁粉, 这种结构不但先进, 热效率高, 而且发热均匀, 当高温电阻丝中有电流通过时, 产生的热通过结晶氧化镁粉向金属管表面扩散,再传递到被加热件或空气中去,达到加热的目的。

三、风道加热器的设备调试

1、合上总电源空气开关、控制电源开关。数显式温度调节仪显示。

2、风道加热器温度的设定。



3、运行风量正常后,打开‘加热关开’旋钮。此时交流接触器吸合,由数显控温表所输出信号到固态继电器。风道式工业电加热器运行。出风口温度由数显温控制仪自动恒温控制。如需停止运行,关闭“加热关开”旋钮即可。

4、开机时,先开启风机、后运行加热。关机时,先停加热、后延时停止风机。

5、初次开机时,请缓慢升温且可能出现温度过冲现象,但逐渐趋向恒定范围之内。

以上就是今天电热汇给大家带来的风道工业加热器的安装调试及注意事项
